Collegare un Trituratore per WC - Guida passo passo
Collegare un trituratore per WC è un compito che può essere svolto facilmente da chiunque abbia un po' di manualità. Un trituratore è un dispositivo utilizzato per triturare le impurità contenute nelle acque reflue e poi smaltirle nel sistema fognario. Questo consente di posizionare un WC, un lavabo o altre strutture igieniche in luoghi dove non è presente un sistema di scarico tradizionale, intesa come tubazione da 110 cm.
Video di istruzioni
Per guidarti nel processo di installazione, abbiamo creato un video di istruzioni. Dove viene spiegato passo dopo passo quali azioni eseguire. È stato utilizzato come esempio il modello DAB Genix. Tuttavia, con un altro modello simile è possibile seguire gran parte delle istruzioni fornite nel video.
Guida passo passo
Bisogna seguire anche i seguenti passaggi:
Montare i raccordi di collegamento agli ingressi.
Montare la parte con la valvola flessibile all'uscita. L'uscita può essere posizionata in due modi (parte superiore o laterale).
Parte superiore;
Sollevare la valvola flessibile dal raccordo di collegamento verso l'alto, in modo da poter accedere alla parte inferiore.
Avvolgere la fascetta intorno a questa parte (senza stringere ancora!), posizionare questo raccordo sulla valvola anti-reflusso (il tubo con il coperchio verde/nero) e spingere bene.
Stringere ora la fascetta con un cacciavite a croce, a bussola o piatto.
Abbassare la valvola flessibile in modo che si sovrapponga alla fascetta.
Posizionare una fascetta sull'estremità del raccordo e fissarla al tubo. Stringere la fascetta.
Se il tubo non si adatta al raccordo, inserire uno dei raccordi di riduzione inclusi nell'uscita della pompa (adatto al vostro tubo).
Laterale;
Rimuovere il coperchio che copre l'uscita della pompa.
Ruotare l'uscita della pompa lateralmente.
Posizionare il tappo di chiusura bianco nella parte superiore del coperchio.
Creare un'apertura laterale nel coperchio spingendo la parte con il bordo tagliente. Muovere questa parte avanti e indietro alcune volte in modo che si stacchi dal coperchio e rimuoverla delicatamente.
Seguire ora i passaggi di collegamento come nella parte superiore della pompa.
3 - Fissaggio a pavimento; se si desidera fissare la pompa al suolo, utilizzare i due piedini estensibili.
Informazioni importanti

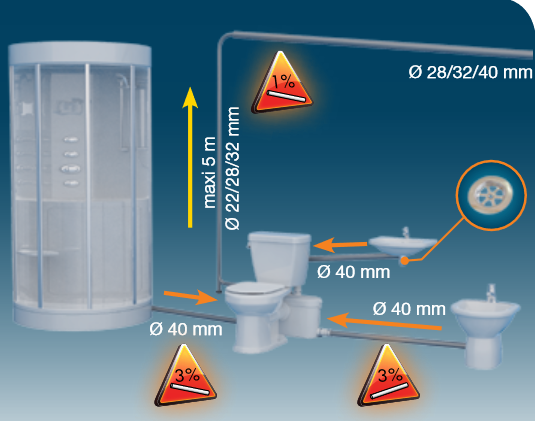

Assicurati che il trituratore sia posizionato a una distanza massima dal WC di 20 cm. Inoltre, le acque reflue devono essere innalzate verticalmente prima di essere smaltite. Posizionare un sistema di sfiato sul punto più alto dello scarico. Successivamente, le acque possono essere trasportate in orizzontale con una pendenza minima dell’1%. Non è quindi possibile trasportare l'acqua in orizzontale prima di farla salire verticalmente. Un trituratore può sollevare l'acqua fino a un massimo di 6 metri in altezza e spostarla orizzontalmente per 60 metri. Il diametro del tubo verticale non deve superare i 32 mm. Il tubo orizzontale è di solito di 40 mm, ma può essere anche più grande.
Evita curve a gomito di 90 gradi, preferendo un angolo massimo di 45 gradi. Dopo una curva, inserire sempre un tratto dritto di tubo in PVC di almeno 10 cm.
Dedica del tempo a un'installazione corretta
Con le informazioni condivise qui sopra, ora potrai installare da solo un trituratore. Segui attentamente i passaggi per un collegamento corretto. Ricorda che un'installazione corretta è indispensabile per prestazioni ottimali, quindi prenditi il tempo necessario. Se hai ancora domande, contattaci.
